保溫系統概述

玻化微珠外墻外保溫系統以玻化微珠保溫砂漿為保溫層，在保溫層涂抹具有防水抗滲、抗裂性能的抗裂砂漿，與保溫層復合形成一個集保溫、隔熱、抗裂、防火、抗滲于一體的完整體系。該系統不僅具有良好的保溫性能，同時具有優異的隔熱、防火性能且具有防蟲蟻噬蝕，屬于新型建筑保溫系統。玻化微珠保溫系統適用于多、高層建筑的鋼筋混凝土、加氣混凝土、砌塊、磚等圍護墻的內、外保溫抹灰工程。以及地下室、車庫、樓梯、走廊、消防通道等防火保溫工程，也適用于舊建筑物的保溫改造工程以及地暖的隔熱支承層。

玻化微珠外墻外保溫系統示意圖

TPO防水卷材

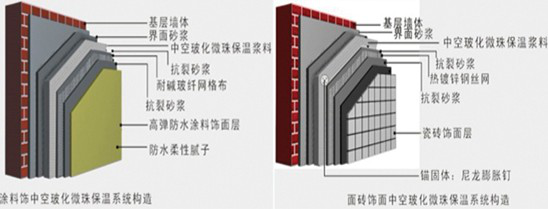

玻化微珠外墻外保溫系統基本構造

玻化微珠外墻外保溫涂料飾面基本構造
基本構造	①基層	混凝土墻及各種砌體墻	構造示意圖
	②界面層	界面砂漿
	③保溫層	Ⅰ型膨脹玻化微珠保溫漿料
	④抗裂防護層	抗裂砂漿+130kg耐堿玻纖網格布（C型網）
	⑤飾面層	柔性耐水膩子+涂料

玻化微珠外墻外保溫面磚飾面基本構造

基本構造	①基層	混凝土墻及各種砌體墻	構造示意圖
	②界面層	界面砂漿
	③保溫層	Ⅰ型膨脹玻化微珠保溫漿料
	④抗裂防護層	抗裂砂漿+雙層300kg耐堿玻纖網格布（T型網）或熱鍍鋅電焊網+第二遍抗裂砂漿
	⑤飾面層	面磚粘結劑+飾面磚+面磚勾縫劑

玻化微珠外墻外保溫系統性能指標

項目	性能指標
耐候性	經80次高溫（70℃）-淋水（15℃）循環和20次加熱（50℃）-冷凍（-20℃）循環后，不得開裂、空鼓或脫落。抗裂防護層與保溫層的拉伸強度不應下于0.10Mpa，破環界面位于保溫層
吸水量/（g/m3）浸水1h	≤1000
抗沖擊強度	C型	普通型單網	3J沖擊合格
		加強型（雙網）	10J沖擊合格
	T型	3J沖擊合格
抗風壓值	不小于工程項目的風荷載設計值
耐凍融	嚴寒及寒冷地區30次循環，夏熱冬冷地區10次循環表面無裂紋、空鼓、起泡、剝離現象
不透水性	試樣防護層內側無水滲透
系統抗拉強度/Mpa	≥0.1并且破壞部位不得位于各層界面
飾面磚粘結強度（T型）	≥0.4Mpa
抗震性能（T型）	設防烈度等級下面磚飾面及外墻保溫系統無脫落
燃燒性能級別	應符合A級要求
